• IC卡水表安装和使用说明

    2020-08-10

    主页 > 服务与支持 > IC卡水表 > IC卡水表安装和使用说明


    沈阳佳德联益能源科技股份有限公司
    感谢您选用沈阳佳德联益能源科技股份有限公司的物联网智能阀控水表（NB-IoT）产品，沈阳佳德联益能源科技股份有限公司是专业从事计量装置设计与制造，提供智慧水务全面解决方案的高新技术企业。公司总部位于沈阳市苏家屯区，在北京、天津、上海、宁夏、哈尔滨、太原、济南、贵州等地设有分支机构，面向全国销售公司产品、提供服务。
    沈阳佳德联益能源科技股份有限公司将不断提高和完善产品技术水平及远程监控分析系统服务，以产品和服务满足用户需求，为推动节能节水事业的发展做出贡献！
    品质保障：
    该系列产品标准及通过的认证：
    1、 设计、生产执行符合中华人民共和国国家标准GB/T 778-2018 《封闭满管道中水流量的测量，饮用冷水水表和热水水表》；
    2、 符合中华人民共和国城镇建设行业标准CJ/T 133-2012《IC卡冷水水表》；
    3、 中华人民共和国计量器具型式批准证书16F046-21；
    4、 质量管理体系GB/T 19001-2008 / ISO9001：2015标准；
    5、 环境管理体系GB/T 24001-2004 / ISO14001：2015标准；
    6、 职业健康安全管理体系ISO45001：2018标准；
    7、 测量管理体系GB/T 19022-2003 / ISO10012：2003标准。
    重要提示：
    1、 在使用本产品前，请务必先仔细阅读本说明书。
    2、 请务必妥善保管好本说明书，以便日后能随时查阅。
    3、 请严格按照本说明书进行操作，对于不按照说明书规定使用造成的任何后果，我公司不承担任何责任。
    4、 本说明书中所列图案仅作为说明操作示意，并不作为检验产品的依据，如实际产品与本说明书不一致，请以实际产品为准，或向我公司咨询。
    5、 本产品在出厂前经过严格检定，对于用户私自开壳拆卸造成的损坏，我公司不承担任何责任。
    6、 如果本产品无法正常操作或正常维修，请联系我公司或经我公司正式授权的经销商。
    7、 本产品一经售出后，严禁打开铅封，对于用户私自打开造成的损坏，我公司不承担任何责任。

    警告：请严格按照本说明书进行操作，避免造成您的相关权利损失！

    _____________________________________________________________________
     安全警告：请遵循这些安全事项并正确使用本产品，避免造成经济损失和人身伤亡。
    _____________________________________________________________________

    1、本产品为精密测量仪器，请由专业人员进行操作。
    2、请勿更改任何线缆长度，否则会影响产品性能。
    3、请勿使本产品任何线缆接近热源，否则会使线缆因受热变形导致绝缘层破损，并引起火灾或电击事故。
    4、产品的任何裸露的螺纹部分，可能会造成皮肤划伤，请小心操作。
    5、尽量避免在酸性环境下和盐雾过重的环境中使用，否则会加速产品材料老化并导致产品无法满足卫生标准。
    6、本产品是精密测量仪器，请勿将其摔落或使其受到撞击。
    一．概述
    佳德联益IC卡冷水表我公司最新开发的高科技机电一体化智能水表，以先进的微电脑控制技术为核心、IC卡技术为信息传递媒介而构成的高智能化仪表。它集预付费、自动计量、状态报警及防止不正当使用等功能于一体；具有计量准确、性能可靠、结构紧凑合理等特点。
    该仪表以旋翼式水表为基表，加装了新型的低功耗、输出扭矩大的无压损电机控制阀门、微电脑控制器。采用先进逻辑加密技术，实行一表一卡，保证了用户数据安全及可靠。该产品的使用彻底改变了传统的用水模式，由“先用水、后交费”改变为“先交费、后用水”，极大地方便了小区物业管理部门和水资源管部门的工作。
    1、本产品广泛适用于单元住宅、楼宇等供水系统。
    2、本产品符合中华人民共和国国家标准GB/T 778-2018 《封闭满管道中水流量的测量 饮用冷水水表和热水水表》；
    3、本产品符合中华人民共和国城镇建设行业标准CJ/T 133-2012 《IC卡冷水水表》；
    4、本产品出厂检定依据中华人民共和国国家计量检定规程JJG162-2009 《冷水水表》。
    二． 性能指标
    1、 技术指标
    线圈800uH，半径R＝20mm。
    ATMEL－T5577
    平均功耗：<15uA
    抗干扰能力：0～30mm（写）/0～40mm（读）（视卡的等级及天线的尺寸）；
    工作温度： -20℃～70℃
    环境湿度： 5%～85%
    配套电池型号：JSM3642配套电池ER14505M或者ER18505M（功率型）；JSM3747A配套电池型号ER18505(能量型)或者3节1.5V干电池。
    2、 数据应用环境特点
    写调制方式为脉宽调制；
    读调制方式为曼彻斯特码（简称曼码）；
    工作在标准工业频率100~150KHz(标准125KHz)，只需简单配上天线，即可发送读写命令和接受数据；
    卡片应用级全功能测试（包括：数据页的读写、配置位的改写、写密码及校验密码、停止卡等）读写卡距离达30mm。
    3、 性能特点
    可支持干簧管或者霍尔采样。
    非接触式射频卡的使用寿命大大提高；
    密闭整体模块可应用于高湿高温环境,防水、尘、静电对电路的损坏；
    电路经优化设计，抗干扰性能强，易于维护；
    卡的使用温在-40 到 +85 °C；
    卡内嵌全球唯一64 位序列号，具有可追溯性。
    卡内有密码设置和写保护，保证数据安全；
    感应距离：无需干簧管或者按键触发唤醒，通过线圈直接感应卡片，性能更加可靠，感应范围扩大，感应距离为4－30mm。
    三． 技术参数
    项目 技术参数
    静态功耗 ≤5uA
    准确度等级 2级
    压力损失 ＜63kPa
    工作压力（MPa） ≤1.6MPa
    使用条件 冷水水表：0.1℃~40℃；相对湿度≤100%
    电池类型及电压 锂电池： 3V-电控水表、断电关阀水表；
    电池工作时间 ≥6+1年
    安装方式 卧式表：水平安装；立式表：竖直安装
    显示位数 6位

    四． 流量范围及显示范围
    公称
    口径    		 Q4 Q3 Q2 Q1 最小示值 最大示值
    m3/h m3 m3
    DN15 3.125 2.5 0.050 0.03125 0.0001 9999
    DN20 5.0 4.0 0.080 0.05 0.0001 9999
    DN25 7.875 6.3 0.125 0.07875 0.0001 9999

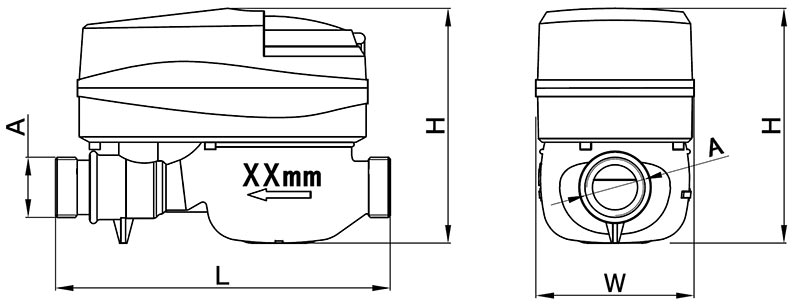

    五． 尺寸参数


    公称直径DN 15 20 25
    外形尺寸（mm）
    （长×宽×高）    		 165×69×115 195×85×115 225×119×115
    连接螺纹 G G1 G1

    六． 注意事项及处理办法
    1、剩余水量达到设置的报警量时，屏幕显示“阀关”。刷用户卡即可打开阀门继续用水，直到余量为0时再次关阀。建议刷卡后尽快购水。
    2、剩余水量达到设置的量时（一般为0），屏幕显示“阀关”，此时刷用户卡不能再打开阀门，只有重新购水并刷卡后才可打开阀门。
    3、当水表受到外界的强磁干扰时，屏幕显示“异常”“02”或“Err02”并且关闭阀门，当外界干扰消除后再刷用户卡即可打开阀门。
    4、当水表检测到电池欠压时，屏幕显示“缺电”并关闭阀门，请及时与管理部门联系，请勿擅自拆装。
    5、若因其他原因阀门关闭时，请检查剩余水量并向水表中刷一次用户卡，看是否能打开阀门，若不能打开且剩余水量大于关阀量，请及时与管理部门联系，请勿擅自拆装。
    6、阶梯式水表根据售水部门设定的水价，实时计费、定期结算。
    7、IC卡水表采用一表一卡的工作方式。IC卡可以反复使用，购水时必须携带。IC卡如果丢失或损坏，请到售水部门重新申请补卡。
    七． 安装使用说明
    1、新装管道务必把管道内沙子、泥沙、麻丝等杂物冲洗干净后方可装表，以免造成水表故障。
    2、选用水表规格应以常用流量为宜，不能单凭管道口径来确定水表的口径。水表不宜通入带有腐蚀性的液体，且冷水表禁止通入热水。
    3、水表安装时表壳上的箭头方向必须与水流方向一致，卧式水表安装必须水平。立式水表的水流方向必须是自下而上。水表安装位置应能避免暴晒，且便于拆卸和观察的场所，寒冬季节应采取保温措施。
    5、水表上方严禁搁置任何物品，防止压坏水表。
    6、水表安装时，注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管路间距，满足水表连接长度，否则间距过大强行安装将造成水表连接螺纹端断裂或管接头断裂以及连接螺母的损坏；若水表的两端管路不在同一轴线上，应通过其他途径来修正管路在同一轴线上，满足水表的安装尺寸。
    7、为计量准确，水龙头应高于水表。
    8、水表不应直接与管道连接，水表与管道间应通过连接管、密封垫圈、连接螺母连接，拆装时，切不可用力硬扳，以免扭坏表壳。
    9、安装具有节水节能的水表时，在进水口一定要用配套专用接管头，以减少水压波动引起的水表自转现象。
    10、由于未严格按照安装注意事项进行安装，造成水表或其配件的损坏，一切损失由安装者自负。
    八． 智能卡表的维护
    1、长期使用后，杂物堵塞或零件磨损等原因引起误差，须检修后使用。水表上的铅封用户不得破坏，发现不正常现象应通知自来水公司或管理部门检修。
    2、卡壳安装使用后，应定期巡回检查表的运行情况和电池电压是否正常。
    3、卡壳运行几年后，当显示屏显示数据不清晰，可能是电池电量不足，应立即由专门技术人员更换电池。
    4、如发现LCD（液晶显示屏）显示乱码或异常符号标志，请与售水部门联系。
    5、表属于计量器具，必须按照国家标准对IC卡水表进行定期检定，并在检定时更换电池。
    九． 售后服务承诺
    1、产品自投入生产运行起质保期6年保换，6年保修，并负责终身维护。质保期内非人为损坏由我方免费提供配件并免费进行维修或免费更换水表。电池使用寿命不低于6年，6年内若电池能量耗尽，我方免费更换电池。保修期后水表的维修，配件由买方购买，我方协助买方维修。
    2、保证所供产品完全是崭新的产品，且所有部件的生产日期为近3个月内。
    3、质保期间如在正常操作情况下，任何机件因设计不当、材质缺陷或制造欠佳等因素而发生故障，我公司在接到通知后，24小时内负责调换或修复至顺利运转。
    4、专业的售前售后服务团队，随时为客户提供供热计量改造方案设计、产品安装、维护等技术咨询服务，提供专业的品质保障服务。
    5、为客户建档，并定期进行回访，实行产品质量跟踪服务，咨询客户产品使用感受，征求产品改进意见。
    6、保证对我公司所有产品提供终身的产品维修和保养服务。
